지하안전평가
-

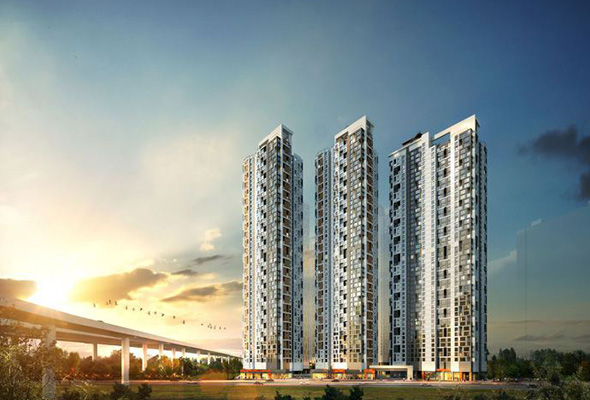

PROJECT 01 송도 힐스테이트 더 테라스
-

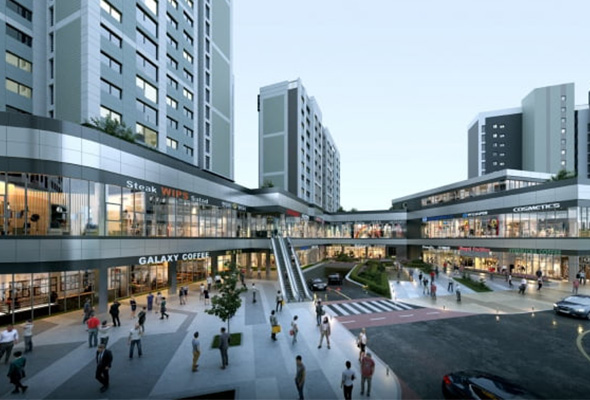

PROJECT 02 대전 도안신도시 오피스텔 지하안전평가
-

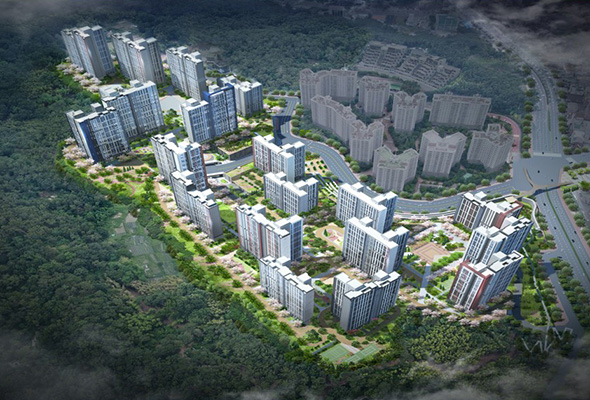

PROJECT 03 광주 마륵근린공원 공동주택 지하안전평가
-

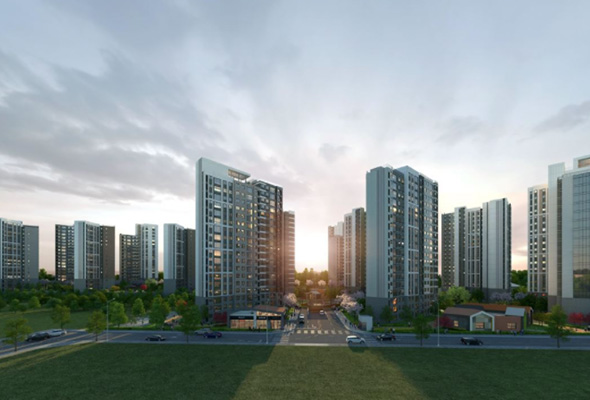

PROJECT 04 포항 상생근린공원 공동주택 지하안전평가
해당 사업이 지하안전에 미치는 영향을 미리 조사 및 예측, 평가 하여 지반침하를 예방하거나 감소시킬 수 있는 방안을
최적의 시스템을 통한 신속한 업무처리능력으로 수행하고 있습니다.
| 항목 | 지하안전평가(소규모 포함) 및 방법 |
|---|---|
| 지반 및 지질 현황 |
가. 지하정보통합체계를 통한 정보분석 나. 시추조사 다. 투수시험 라. 지하물리탐사(지표레이더탐사, 전기비저항탐사, 탄성파탐사 등) |
| 지하수 변화에 의한 영향 |
가. 관측망을 통한 지하수 조사(흐름방향, 유출량 등) 나. 지하수 조사시험(양수시험, 순간충격시험 등) 다. 광역 지하수 흐름 분석 |
| 지반안전성 |
가. 굴착공사에 따른 지반안전성 분석 나. 주변 시설물의 안전성 분석 |
| 항목 | 착공후 지하안전조사 항목 |
|---|---|
| 지반 및 지질 현황 |
가. 지하안전평가 검토 나. 지하물리탐사(지표레이더탐사, 전기비저항탐사, 탄성파탐사 등) |
| 지하수 변화에 의한 영향 |
가. 지하안전평가 검토 나. 지하수 관측망 자료, 주변 계측 자료 등 분석 |
| 지하안전확보방안의 이행 여부 |
가. 지하안전평가의 지하안전확보방안 적정성 분석 나. 지하안전확보방안 이행 여부 검토 |
| 지반안전성 |
가. 지중경사계, 지표침하계, 하중센서, 균열측정기 등을 통한 계측 나. 계측자료 분석을 통한 지반안전성 및 주변 시설물 영향 분석 |

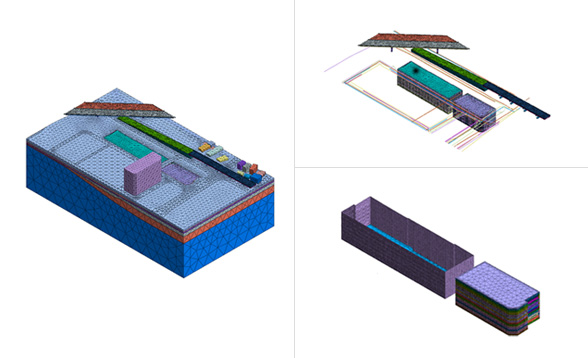

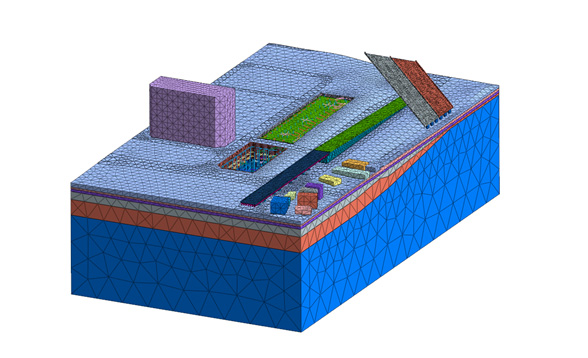

3차원 수치해석 적용 범위
-
선정된 대표단면에 대해서는 일반적으로 3차원 수치해석 결과에 비해 안전측 평가결과를 기대할 수 있는 2차원 수치해석을 우선적으로 수행하며, 흙막이 가시설
설계기준(KDS 21 30 00 : 2020)을 준용하여 3차원적인 검토가 필요한 경우는 2차원 수치해석 후 3차원 수치해석을 추가로 수행하거나 3차원 수치해석을 직접 적용 -
3차원 수치해석 적용범위는 다음의 경우를 우선적 적용하며 지반 또는 구조적인 취약구간을 고려하여 책임기술자의 판단에 의해 추가적으로 적용할 수 있음
- ① 평면 상 굴착면 내측으로 돌출된 우각부 배면에 흙막이 가시설에 영향을 줄 수 있는 시설물이 존재하는 경우
- ② 굴착영향범위 내 사업부지와 인접한 동시굴착이 존재하여 평면상 2차원적으로 단면 검토가 불가능한 경우
- ③ 굴착영향범위 내에 운영중인 철도시설물(지하철, 고속철도 등)이 3차원 공간적으로 인접한 경우
지하안전평가서 항목
-
STEP 01요약문
-
STEP 02개요
지하안전평가
대상사업의 개요 -
STEP 03설정
지하안전평가
대상지역의 설정 -
STEP 04현황
지반 및 지질 현황
-
STEP 05검토
지하수 변화에 의한
영향 검토 -
STEP 06검토
지반안전성 검토
-
STEP 07수립
지하안전확보방안
수립 -
STEP 08평가 및 결론
종합 평가 및 결론
-
STEP 09시기
착공후 지하안전조사
시기 -
STEP 10부록
착공후 지하안전조사 보고서 항목
-
STEP 01요약문
-
STEP 02개요
착공후 지하안전조사
대상사업의 개요 -
STEP 03설정
착공후 지하안전조사
대상지역의 설정 -
STEP 04현황
지반 및 지질 현황
-
STEP 05검토
지하수 변화에 의한
영향 검토 -
STEP 06검토
지반안전성 검토
-
STEP 07검토
지하안전확보방안 적정성
및 이행 여부 검토 -
STEP 08평가 및 결론
종합 평가 및 결론
-
STEP 09부록
